Réalisation de la Smart Grid avec SGIM

Le module d'interface Smart Grid SGIM est un système modulaire complet qui permet de réaliser facilement et de manière économique des applications de réseaux électriques intelligents.

Vente

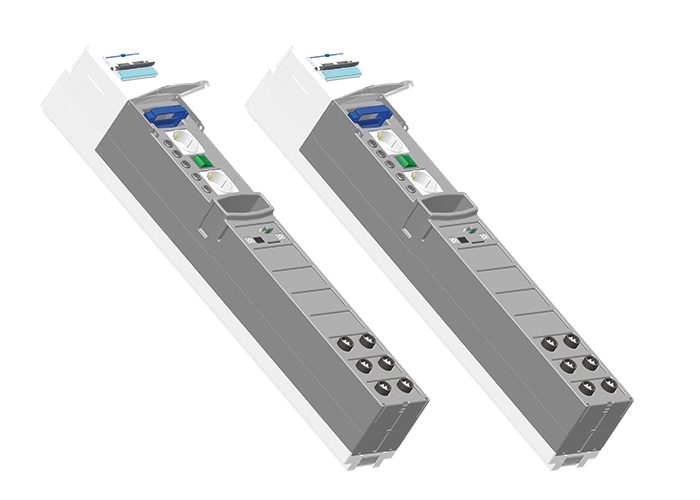

SGIM – Smart Grid Interface Modul

SGIM vous permet de visualiser des réseaux basse tension en un tournemain et de les modifier pour répondre aux exigences futures.

Simple: La visualisation de l'état du réseau basse tension est rapide, simple et bon marché. De nouvelles données acquises sont disponibles dès le premier jour!

Fiable: Grâce à une solution basée sur le Web, une infrastructure complexe n’est pas nécessaire. Le système repose sur une technologie industrielle éprouvée et certifiée selon les normes les plus récentes, y compris en matière de cybersécurité.

Probant: Une solution complète à faibles coûts d'investissement et à coûts d'exploitation réduits. Le système s'adapte au développement du réseau intelligent et évolue avec les besoins des clients.

Des arguments massues pour le SGIM

Cette solution tout-en-un avec un matériel, une transmission, une visualisation et une gestion des données éprouvés peut surveiller jusqu'à 10 raccordements basse tension par unité, et ce, sur 3 phases aussi bien que sur 4. La tension, le courant, la fréquence réseau et l'angle de phase sont mesurés comme des fonctions standard. En outre, des fonctions additionnelles extensibles sont réalisables via diverses interfaces. Les données mesurées sont transmises automatiquement sur un serveur avec fonction d'archivage et sont ainsi facilement analysables. De plus, la solution SGIM est compatible avec plusieurs systèmes d'analyse de réseaux et applications Asset Management connus. Il suffit d'installer l'unité sur un système de barre collectrice de 185 mm ou de l'ajouter sans interruption. Les coûts d'acquisition et de fonctionnement sont faibles et l'évolutivité du système protège l'investissement.

Avantages clés

Solution tout-en-un offrant matériel, transmission, visualisation et gestion des données éprouvés
Surveillance de courant triphasé et quadriphasé de jusqu'à 10 raccordements basse tension par unité
Fonctions standard intégrées et extensibles de tension, courant, fréquence réseau et angle de phase
Accès facile aux données de mesure sur le serveur du portail, avec fonction d'archivage
Installation (ou ajout ultérieur) simple et sans interruption de service sur systèmes de barre collectrice de 185 mm
Coûts d'investissement et d'exploitation réduits
Évolutif

Brochure «SGIM»

Données techniques

Détails

Dimensions

Forme: format d'une réglette NHS DIN2 pour systèmes de barre collectrice de 185 mm

Alimentation électrique

Tension d'entrée: 1 x 230 V (L1), (100 à 240 V), 50 Hz
Puissance absorbée: tension < 25 VA

Mesure de la tension

Catégorie de mesure: IV
Méthode de mesure: Lx -N
Résolution: 0,01 V
Plage de mesure: 1,5 x UNom (max. 300 V)
Précision: Classe 0.5
Fonctions de mesure: moyenne, minimum, maximum
Temps de calcul min. des moyennes: 60 s

Mesure du courant

Méthode de mesure: avec jeu de capteurs SGIM-Rogowski (RC) ou convertisseur de courant (CT) 3 ou 4 conducteurs
Résolution: 0,01 A (selon RC ou CT)
Courant assigné secondaire: 1 A
Plage de mesure: 1,7 x INom (jusqu'à 15 kA)
Précision: classe 0.5 + précision RC ou CT, classe 1.0 avec jeu de capteurs SGIM-Rogowski
Fonctions de mesure: moyenne, minimum, maximum
Temps de calcul min. des moyennes: 60 s

Mesure de la fréquence réseau

Résolution 0,01 Hz
Fonctions de mesure: moyenne, minimum, maximum
Temps de calcul min. des moyennes: 60 s

Mesure de la puissance

Grandeur de mesure: puissances apparente, active et réactive
Fonctions de mesure: moyenne, minimum, maximum
Temps de calcul min. des moyennes: 60 s pour la puissance active, 900 s pour les puissances apparente et réactive

Mesure de l'énergie (travail électrique), de la consommation et de l'alimentation

Grandeur de mesure: puissances apparente, active et réactive
Fonctions de mesure: moyenne, minimum, maximum
Temps de calcul min. des moyennes: 60 s pour la puissance active, 900 s pour les puissances apparente et réactive

Mesure de la qualité de l'énergie

Grandeur de mesure: tension THD, courant THD
Fonctions de mesure: moyenne, minimum, maximum
Temps de calcul min. des moyennes: 900 s

Fonctions additionnelles (alimentation d'appareils externes supplémentaires)

Tension: +12 V ou +24 V
Puissance max.: 5 W
Capteurs: température et humidité de l'air

Connectivité via divers modules

Module E/S (2 x relais-contacts (G5SB): tension de commutation 250 VCA, CAT II, courant de commutation max. 3 A, 8 x entrées numériques (0 à 12 V, 5 mA), temps de correction 10 ms
Passerelle Internet: LAN, WiFi, fibre optique, UMTS, CPL
Communication: Bluetooth, Modbus, RS485

Normes et standards

Homologations: Directive CEM 2014/30/UE (4 kV/8 kV), Directive basse tension 2014/35/UE, RED 2014/53/UE, Directive RoHS 2 2011/65/UE
Technologie de mesure et communication: EN 61557-12 (P,Q,S,E,U,I,f,RMS), CEI 60870-5-104 ou CEI 61850, CEI 61000, EN 61326, EN 61010
