Tipi disponibili

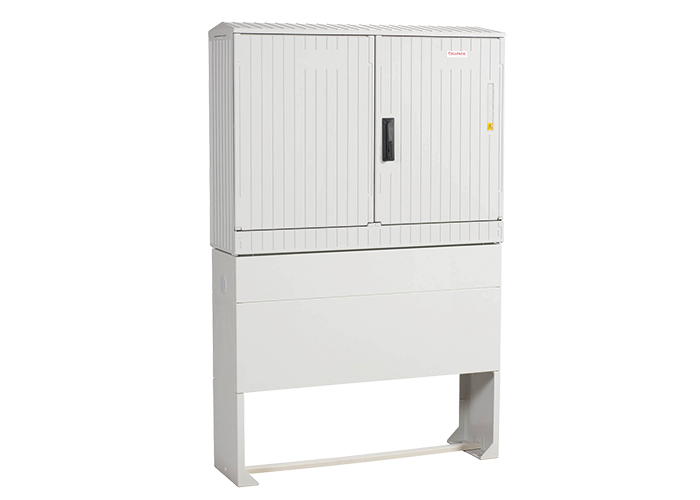

Armadi di distribuzione P75 – leggera (in quattro misure)
Norme di riferimento
SN EN 61439-1/-5, SN EN 124, SN EN 206
Materiale del contenitore / superficie
Poliestere rinforzato con fibra di vetro (chiamato anche SMC o VTR), prova del filo incandescente 960 °C, resistente al calore >200 °C, grigio luce RAL 7035, superficie con nervature per prevenire l’affissione.
Dimensioni
Larghezza esterna: 461, 596, 791, 1121 mm
Larghezza interna: 420, 555, 750, 1050 mm
Altezza esterna su terreno solido: 1057 – 1142 mm
Profondità esterna: 322 mm
Profondità interna: 241 mm
Grado di protezione
Esterno IP44, classe di protezione II
Tipo di installazione
Installazione all’esterno (PENDA-O)
Condizioni operative
All’esterno da –25 °C a +40 °C
Sistema porta
Serratura a 3 punti, apertura a 180°, disponibile per cilindri KABA o DIN.
Ventilazione
Ventilazione a labirinto passiva attraverso il sistema porta.
Piastre zoccolo
Coprizoccolo in due parti, facile da installare.
Ingressi
Ingressi della corrente di cantiere su entrambi i lati nella fondazione a zoccolo presente ø 55 mm
Foglio impermeabilizzante
Il sistema di impermeabilizzazione FS 98 con due stuoie in Flexathen per ridurre il dispendio garantisce una tenuta ottimale dei conduttori inseriti.
Punti di fissaggio
Nelle pareti posteriori delle Armadi sono previsti punti di fissaggio per il montaggio di componenti elettrici.
Fondazioni prefabbricate per cabine di distribuzione
Per le armadi di distribuzione sono disponibili fondazioni a zoccolo adatte.
Sistema SaS
Il sistema di sbarre collettrici Cellpack SICUNORM T630 (284 mm
2
), grezzo o nichelato, con o senza dadi a innesto M8 e M12 a distanza di 25 mm consente un montaggio altamente flessibile degli interruttori-sezionatori sotto carico NH. Le guide PEN possono essere realizzate con dadi scorrevoli o a innesto.
Resistenza ai cortocircuiti
Icw: 25 kA (1s)
Potenziamenti elettrici
Il sistema di sbarre collettrici può essere equipaggiato con interruttori-sezionatori sotto carico NH di CPS (collegamento scorrevole slitta per capicorda), Jean Müller, Hager, Pronutec o di altri produttori secondo le specifiche del cliente.
Montaggio e installazione di distribuzioni per illuminazione stradale (ÖB-Tableau), misurazioni possibili con ricevitori di contatore/telecomando (di controllo delle ondulazioni).
Uso proprio tramite ciabatta DIN00 con presa T23 mediante interruttore e lampada portatile a LED.
Le armadi possono essere predisposte anche con lamiere forate per semplificare il montaggio di componenti a corrente debole.
A seconda delle influenze ambientali e della sensibilità dei dispositivi di commutazione installati, offriamo soluzioni con piccoli riscaldatori elettrici controllati in modo efficiente da un igrostato.
